Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Screate DALA
Số mô hình: Dòng TL-3000
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Có thể đàm phán
Giá bán: Negotiable
chi tiết đóng gói: đóng gói tiêu chuẩn, như nhu cầu của khách hàng
Thời gian giao hàng: 7 - 15 ngày làm việc
Điều khoản thanh toán: T/T, vv.
Dữ liệu đo lường: |
đường kính, hình bầu dục, chiều rộng, độ dày, cục và cổ |
Ứng dụng: |
dây tròn, dây dẹt, dây trong suốt, ống và thanh, v.v. |
Đo đạc: |
0,03 ~ 120mm |
Nguồn điện làm việc: |
24V ±10% 40VA |
Giao tiếp: |
WIFI,RS485 MODBUS RTU,CÓ THỂ,PROFINET,PROFIBUS,ETHERNET IP |
Dữ liệu đo lường: |
đường kính, hình bầu dục, chiều rộng, độ dày, cục và cổ |
Ứng dụng: |
dây tròn, dây dẹt, dây trong suốt, ống và thanh, v.v. |
Đo đạc: |
0,03 ~ 120mm |
Nguồn điện làm việc: |
24V ±10% 40VA |
Giao tiếp: |
WIFI,RS485 MODBUS RTU,CÓ THỂ,PROFINET,PROFIBUS,ETHERNET IP |

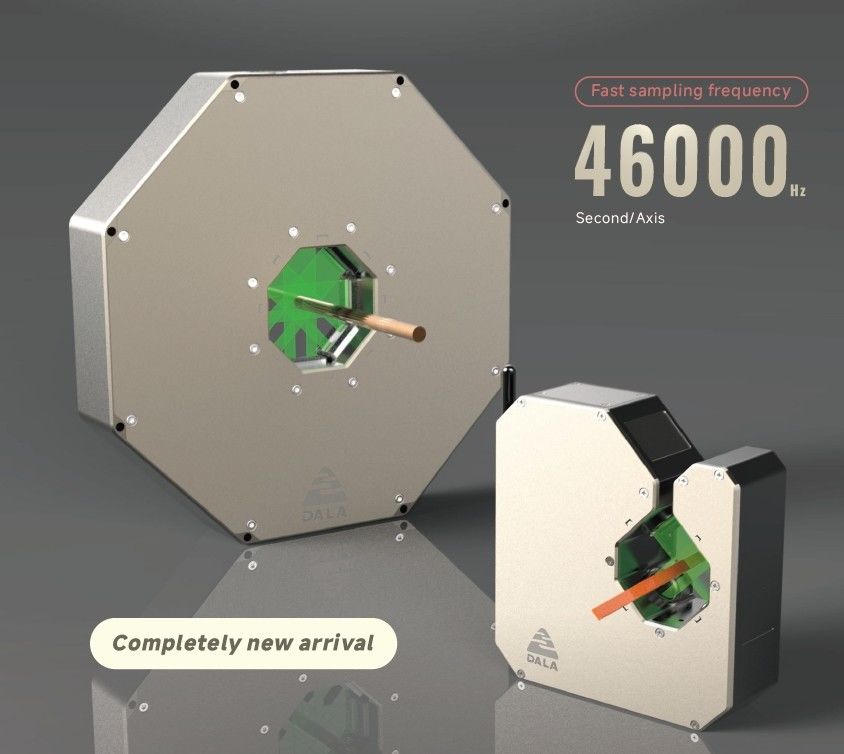

| Mô hình | TL-3006D | TL-3025D | TL-3025Q | TL-3120D |
|---|---|---|---|---|
| Trục | 2 trục | 2 trục | 4 trục | 2 trục |
| Phạm vi đo | 0.03 ~ 6mm | 0.2~25mm | 0.2~25mm | 0.8~120mm |
| Khả năng lặp lại | ± 0,03μm(1) | ± 0,1μm(2) | ± 0,1μm(2) | ± 0,3μm(3) |
| Độ chính xác | ± 0,5μm(4) | ± 2μm(5) | ± 2μm(5) | ± 5μm(6) |
| Tần suất lấy mẫu | 46KHz/Trục | 46KHz/Trục | 46KHz/Trục | 20KHz/Trục |
| Kích thước ((L*W*H) | 180*198*60mm | 270*296*60mm | 380*380*68mm | 507*492*65mm |
| Ứng dụng | Sợi tròn, sợi phẳng, sợi trong suốt, ống và thanh vv | |||
| Dữ liệu đo | đường kính, hình bầu dục, chiều rộng,trọng lượng,cục khối và cổ | |||
| Nguồn cung cấp điện | 24V ±5%, tối đa 75W | |||
| Hiển thị | Đèn LED | |||
| Giao diện truyền thông |
Tiêu chuẩn:RS485 MODBUS RTU,CAN,WIFI Tùy chọn:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT,v.v. |
|||
| Cổng điện |
mặc định: đầu ra kỹ thuật số (relay), đầu vào kỹ thuật số,cổng đầu vào mã hóa đầu vào analog. Tùy chọn: Kiểm soát phản hồi PI, đầu ra tương tự(7) |
|||
| Khả năng thích nghi với môi trường | Làm việc tạm thời. | 0~50°C | ||
| Làm việc môi trường. | 20 ~ 85% RH ((Không ngưng tụ) | |||
| Độ sáng | đèn sợi đốt, đèn huỳnh quang 3000lx hoặc ít hơn | |||
| Chống rung | 10 ~ 55Hz toàn dải âm 1.5mm theo hướng XYZ trong 2 giờ | |||
| Kháng va chạm | 10G/6ms | |||
| IP | IP65 | |||
| Phân tích thu thập dữ liệu | Hệ thống phần mềm đo DMS1000, Hệ thống hiển thị và điều khiển DS14 ZT | |||
| Tiêu chuẩn không dung nạp | Hỗ trợ | |||
| Chế độ minh bạch | Hỗ trợ | |||
Lưu ý:
(1) Đặt số lần trung bình là 1150 và đo giá trị ± 2σ của thanh tiêu chuẩn tròn đường kính 10 mm ở trung tâm khu vực đo.
(2) Đối với đường kính vật thể 10mm, độ chính xác đo là ± 2um khi nó di chuyển trong trung tâm của 8 * 8mm;
(3) Điều khiển phản hồi PI và các tùy chọn analog phải được đặt hàng khi đặt hàng thiết bị.
(4) Di chuyển thanh tròn φ1mm trong khu vực đo 2 * 2mm và thực hiện sai số đo;
(5) Di chuyển thanh tròn φ10mm trong khu vực đo 8 * 8mm và thực hiện sai số đo;
(6) Di chuyển thanh tròn φ40mm trong khu vực đo 40 * 40mm và thực hiện sai số đo;
(7) Mô-đun truyền thông công nghiệp và mô-đun điều khiển phản hồi PI được lắp đặt trước khi ra khỏi nhà máy,vì vậy hãy thông báo nhu cầu trước khi đặt hàng.
